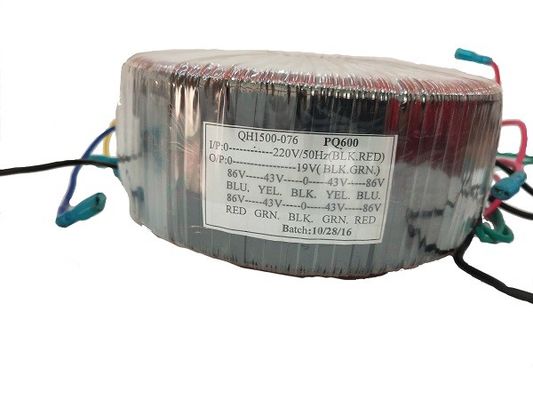

12v 24v Toroidal Current Transformer 20w 300w Toroidal Transformer dla wzmacniacza dźwięku

Duży Obraz : 12v 24v Toroidal Current Transformer 20w 300w Toroidal Transformer dla wzmacniacza dźwięku

Szczegóły Produktu:

Miejsce pochodzenia:	Guangdong, Shenzhen
Nazwa handlowa:	xjsr
Orzecznictwo:	RoHS,ISO9001-2001
Numer modelu:	40 W

Kontakt

12v 24v Toroidal Current Transformer 20w 300w Toroidal Transformer dla wzmacniacza dźwięku

Opis

Struktura cewki:	Toroidalny	Numer cewki:	Autotransformator
Materiał:	Ferryt	Napięcie wejściowe:	230 V AC
Napięcie wyjściowe:	10 V, 17 V, 24 V, 30 V	Władza:	80VA
Model:	EE55 EE14 EE16 EI22 ED8 EI66 EE8.3 EE10 EE12 EE15 EE19 EE20 EE22 EE25 EE29 EE42 EE44 EE48 PQ26	Rodzaj:	EE EI PQ EFD EF
High Light:	Transformator prądu toroidalnego 12 V , 24 V transformator prądu toroidalnego , Transformator toroidalny o mocy 300 W

Wydajność produktu:

Jądro żelaza transformatora toroidalnego składa się z ciągłych ciągłych pasków stalowych z krzemu.Gęstość przepływu jest wyższa, ponieważ transformator toroidalny może osiągnąć wysoką wydajność elektryczną wynoszącą 95%.

Właściwości:

1Wysokiej wydajności rdzeń żelaza nie ma szczeliny powietrza, a współczynnik układania może wynosić nawet 95%.

2. Mniej hałasu wibracji. Rdzeń żelaza nie ma szczeliny powietrza, co może zmniejszyć hałas wywołane wibracji rdzenia żelaza.który skutecznie zmniejsza hałas powodowany przez magnetostrykcję.

3Niska temperatura pracy Ponieważ utrata żelaza może osiągnąć 1,1 W/kg, utrata żelaza jest bardzo mała, wzrost temperatury rdzenia żelaza jest niski,i owijanie ma dobre rozpraszanie ciepła na rdzeniu żelaza o niższej temperaturze, więc wzrost temperatury transformatora jest niski.

4. Łatwe w montażu Transformator toroidalny ma tylko jedną śrubę montażową w środku, która jest szczególnie łatwa do szybkiego montażu i demontażu w sprzęcie elektronicznym.

Parametry kształtu:

Władza pełnego ładowania	Ilość produktów	Płytka montażowa	Odległość do otworu	Rozmiar pory	Waga
20W ((MAX)	702535 mm	70*70 mm	60*60 mm	5*8 mm	0.53kg
40W ((MAX)	904145 mm	90*90 mm	80*80 mm	5*8 mm	10,0 kg
50W ((MAX)	954145 mm	90*90 mm	80*80 mm	5*8 mm	10,1 kg
70W ((MAX)	1004045 mm	90*90 mm	80*80 mm	5*8 mm	10,3 kg
90W ((MAX)	1034043 mm	100*100 mm	90*90 mm	5*8 mm	1.47kg
120W ((MAX))	1004145 mm	90*90 mm	80*80 mm	5*8 mm	1.50kg
150 W ((MAX)	983851 mm	90*90 mm	80*80 mm	5*8 mm	20,05 kg.
200W ((MAX))	1104553 mm	100*100 mm	90*90 mm	5*8 mm	2.23kg
240W ((MAX)	1134754 mm	120*120 mm	110*110 mm	5*8 mm	2.5kg
300W ((MAX))	1224556 mm	120*120 mm	110*110 mm	5*8 mm	20,9 kg
400W ((MAX))	1344666 mm	120*120 mm	110*110 mm	5*8 mm	40,1 kg
500W ((MAX))	1335163mm	140*140 mm	130*130 mm	5*8 mm	40,6 kg
1000W ((MAX))	1655279 mm	160*160 mm	150*150 mm	5*8 mm	80,2 kg
1200W ((MAX)	1805478 mm	180*180 mm	170*170 mm	5*8 mm	100,6 kg
1500W ((MAX)	1925780 mm	180*180 mm	170*170 mm	5*8 mm	11.5kg

Charakterystyka elektryczna:

Władza pełnego ładowania	Napięcie wejściowe	Częstotliwość	Brak napięcia obciążenia	Prąd pełnego obciążenia	Brak żelaza	Badanie Hi-Pot	Odporność na izolację
20W ((MAX)	AC220V±10%	50 Hz/60 Hz	AC12.0V±2%	1.66A ((MAX)	< 0,9 W	Przy-Sec:DC2500V	Pri-Sec:≥ 500MΩ
40W ((MAX)	AC220V±10%	50 Hz/60 Hz	AC12.5V±2%	3.3A ((MAX)	< 2,0 W	Przy-Sec:DC2500V	Pri-Sec:≥ 500MΩ
50W ((MAX)	AC230V ± 10%	50 Hz/60 Hz	AC5-0-5V±2%	5.0A ((MAX)	< 2,0 W	Przy-Sec:DC2500V	Pri-Sec:≥ 500MΩ
70W ((MAX)	AC230V ± 10%	50 Hz/60 Hz	AC14,5V±2%	5.0A ((MAX)	< 3,0 W	Przy-Sec:DC2500V	Pri-Sec:≥ 500MΩ
90W ((MAX)	AC220V±10%	50 Hz/60 Hz	AC28+9+16V±2%	2.1+1.7+1A ((MAX)	< 3,0 W	Przy-Sec:DC2500V	Pri-Sec:≥ 500MΩ
120W ((MAX))	AC220V±10%	50 Hz/60 Hz	AC0-20-80-100V+1V±2%	6A ((MAX)	< 3,0 W	Przy-Sec:DC2500V	Pri-Sec:≥ 500MΩ
150 W ((MAX)	AC220V±10%	50 Hz/60 Hz	AC22V±2%	6.8A ((MAX)	< 3,0 W	Przy-Sec:DC2500V	Pri-Sec:≥ 500MΩ
200W ((MAX))	AC220V±10%	50 Hz/60 Hz	AC12V*2±2%	8.4A ((MAX)	< 4,0 W	Przy-Sec:DC2500V	Pri-Sec:≥ 500MΩ
240W ((MAX)	AC220V±10%	50 Hz/60 Hz	AC24±2%	10A ((MAX)	< 4,0 W	Przy-Sec:DC2500V	Pri-Sec:≥ 500MΩ
300W ((MAX))	AC220V±10%	50 Hz/60 Hz	AC24,5±2%	12.5A ((MAX)	< 5,0 W	Przy-Sec:DC2500V	Pri-Sec:≥ 500MΩ
400W ((MAX))	AC220V±10%	50 Hz/60 Hz	AC70,5±2%	5.7A ((MAX)	< 6,0 W	Przy-Sec:DC2500V	Pri-Sec:≥ 500MΩ
500W ((MAX))	AC220V±10%	50 Hz/60 Hz	AC36±2%	13.9A ((MAX)	< 4,5 W	Przy-Sec:DC2500V	Pri-Sec:≥ 500MΩ
1000W ((MAX))	AC240V±10%	50 Hz/60 Hz	AC36,5±2%	27.5A ((MAX)	< 10 W	Przy-Sec:DC2500V	Pri-Sec:≥ 500MΩ
1200W ((MAX)	AC220V±10%	50 Hz/60 Hz	AC45+36V±2%	13.3+16.6A ((MAX)	< 12 W	Przy-Sec:DC2500V	Pri-Sec:≥ 500MΩ
1500W ((MAX)	AC415V±10%	50 Hz/60 Hz	AC48V±2%	31.2A ((MAX)	< 20 W	Przy-Sec:DC2500V	Pri-Sec:≥ 500MΩ
